50 ohm kabel bocor

Kabel bocor 50ohm yang paling laris mempunyai model berikut: 1\/2 "c, 7\/8" c, 1-1\/4 "c, 1-5\/8" c, 1\/2 "d, 7\/8" d, {14}}\/ 1-1\/4 "h.

Hantar pertanyaan

pengenalan produk

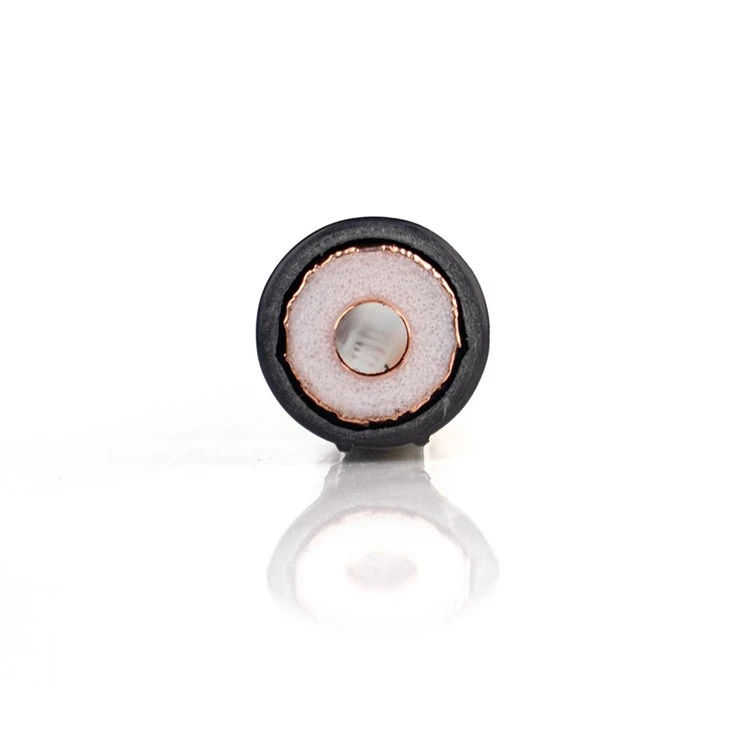

50 ohm kabel bocor

Kabel sepaksi bocor mempunyai kedua -dua fungsi penghantaran dan antena isyarat. Dengan mengawal pembukaan konduktor luar, gelombang elektromagnet yang terkawal boleh dipancarkan secara seragam dan diterima di sepanjang garis, meliputi kawasan buta medan elektromagnet, dan

Mencapai tujuan komunikasi mudah alih yang lancar.

Kabel bocor 50ohm yang paling laris mempunyai model berikut: 1\/2 "c, 7\/8" c, 1-1\/4 "c, 1-5\/8" c, 1\/2 "d, 7\/8" d, {14}}\/ 1-1\/4 "h.

leaky cable-1

Permohonan kabel bocor 50 ohm:

1. Komunikasi mudah alih di bangunan, terowong dan kereta bawah tanah (GSM, PCN\/ PCS, DECT ...)

2. Komunikasi di bangunan bawah tanah, seperti tempat letak kereta, ruang bawah tanah dan lombong

3. Penghantaran Band Fm (88-108 MHz) di Terowong Lebuhraya

4. Penghantaran isyarat penggera tanpa wayar di terowong lebuh raya

5. Penghantaran isyarat telefon bimbit di terowong lebuh raya

6. Penghantaran isyarat di bawah tanah atau terowong kereta bawah tanah

leaky cable-3

Paramenters Produk

Pembinaan Khususﬁkation(mm)		1/2"C	7/8"C	1-1/4"C	1-5/8"C
① konduktor dalaman	1\/2 "C: Aluminium berpakaian tembaga 7\/8" C: Tiub tembaga licin 1-1\/4 "c, 1-5\/8" c: tiub tembaga beralun helical	4.80±0.05	9.30±0.20	13.00±0.20	17.80±0.30
② dielektrik	Buih pe	12.30±0.20	22.80±0.30	32.50±0.30	42.80±0.30
③ konduktor luar	Tumpang tindih tembaga	13.00±0.40	23.50±0.50	33.20±0.50	43.80±0.50
④ Jaket	PE atau LSZH	15.50±0.40	27.00±0.50	37.20±0.50	47.60±0.50

Elektrik Ciritic & Mekanikal dan alam sekitar Ciri -ciri
Impedans ciri (Ω)		50±2	50±2	50±2	50±2
Velocity of Propagation (%)		88	89	89	89
Kapasitansi (pf\/m)		76.0	75.0	75.0	75.0
Rintangan Penebat, Min (MΩ • km)		10000	10000	10000	10000
Voltan Ujian Spark Jaket [KV (AC)]		8	8	10	10
Voltan Penebat [KV (DC, 1min)]		6	10	10	15
Kekerapan operasi (MHz)		5-2700	5-2700	5-2700	5-2700
Kekerapan operasi optimum (MHz)		700-2700	700-2700	700-2700	700-2700
Frekuensi Operasi Terlarang (MHz)		1085-1150	1085-1150	1085-1150	1085-1150
Frekuensi Operasi Terlarang (MHz)		2170-2300	2170-2300	2170-2300	2170-2300
VSWR Maks	MHz	1.30	1.30	1.30	1.30
	MHz	1.30	1.30	1.30	1.30
	800-960 MHz	1.30	1.30	1.30	1.30
	MHz	1.40	1.30	1.30	1.30
	2110-2170 MHz	1.40	1.30	1.30	1.30
	2300-2400 MHz	1.40	1.30	1.30	1.30
	MHz	1.40	1.30	1.30	1.30
Jejari lentur tunggal (mm)		75	150	200	400
Radius lenturan berulang (mm)		150	250	400	500
Tork lentur (n • m)		13.5	14.9	15.5	16.0
Kekuatan tegangan (n)		1000	1490	1550	3300
Jarak tetap yang disyorkan (m)		0.8-1	0.8-1	0.8-1	0.8-1
Jarak ke dinding min (mm)		50	50	50	50
Suhu pemasangan (ijazah)	PE	-40~+60	-40~+60	-40~+60	-40~+60
Suhu pemasangan (ijazah)	Lszh	-20~+60	-20~+60	-20~+60	-20~+60
Suhu operasi (ijazah)	PE	-55~+85	-55~+85	-55~+85	-55~+85
Suhu operasi (ijazah)	Lszh	-30~+80	-30~+80	-30~+80	-30~+80

Pelemahan(db/100m) & Gandingan Kehilangan(2m,50%/95%) @ 20 darjah
Kekerapan, MHz	DB DB	DB DB	DB DB	DB DB
75	/ /	1.1 64/75	0.7 62/73	0.6 62/73
100	/ /	1.2 60/70	0.8 58/68	0.7 58/68
150	/ /	1.5 66/78	1.0 64/74	0.9 64/74
350	/ /	2.4 76/88	1.6 76/88	1.3 76/90
450	/ /	2.8 82/89	1.9 80/90	1.5 78/88
800	7.2 69/73	3.8 71/74	2.6 71/74	2.1 70/73
900	7.7 68/72	4.1 69/72	2.8 69/72	2.3 69/72
960	8.3 68/71	4.3 69/71	2.9 68/71	2.4 68/71
1800	11.5 65/68	6.5 64/68	4.5 64/68	3.6 64/68
1900	12.3 66/68	6.9 64/68	4.7 64/68	3.9 63/68
2000	12.8 67/70	7.2 63/67	5.0 63/67	4.1 63/67
2100	/ /	7.5 63/68	5.2 63/68	4.3 63/68
2400	15.5 63/66	8.5 62/66	6.2 62/66	5.0 62/66
2600	16.1 64/67	8.9 61/65	7.0 61/65	5.6 61/65
2620	17.2 65/68	9.4 62/66	7.2 61/65	5.8 61/65
2700	18.0 65/69	10.5 62/66	7.6 62/66	6.3 60/66
