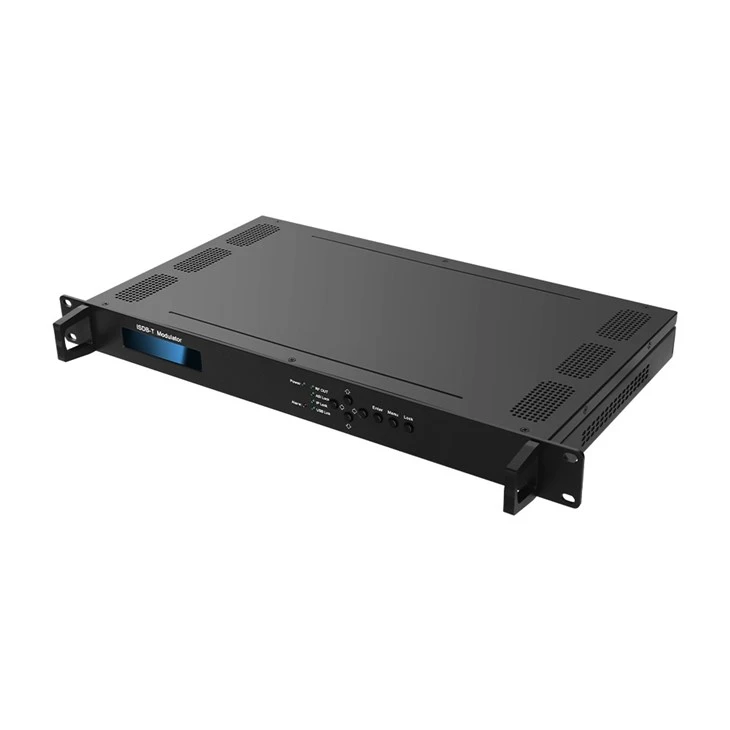

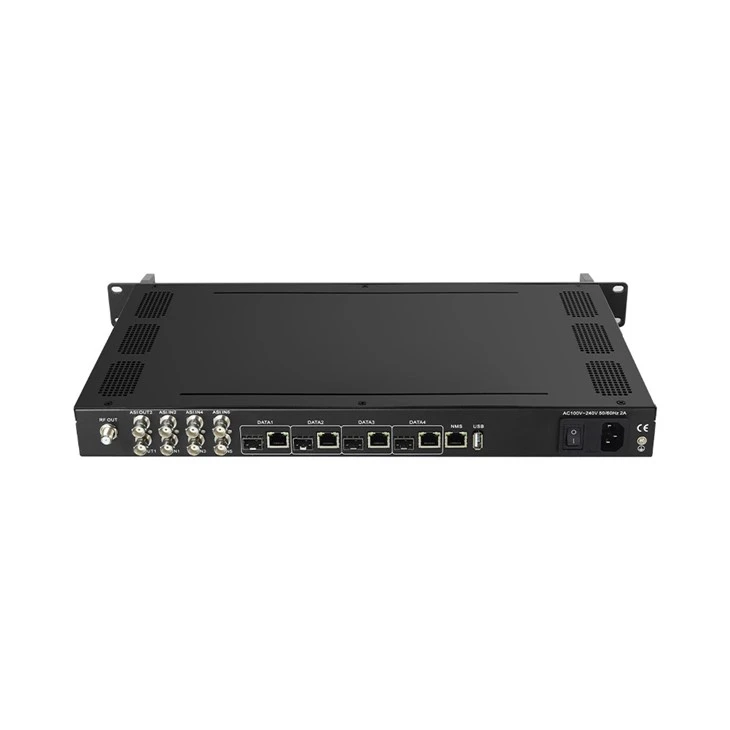

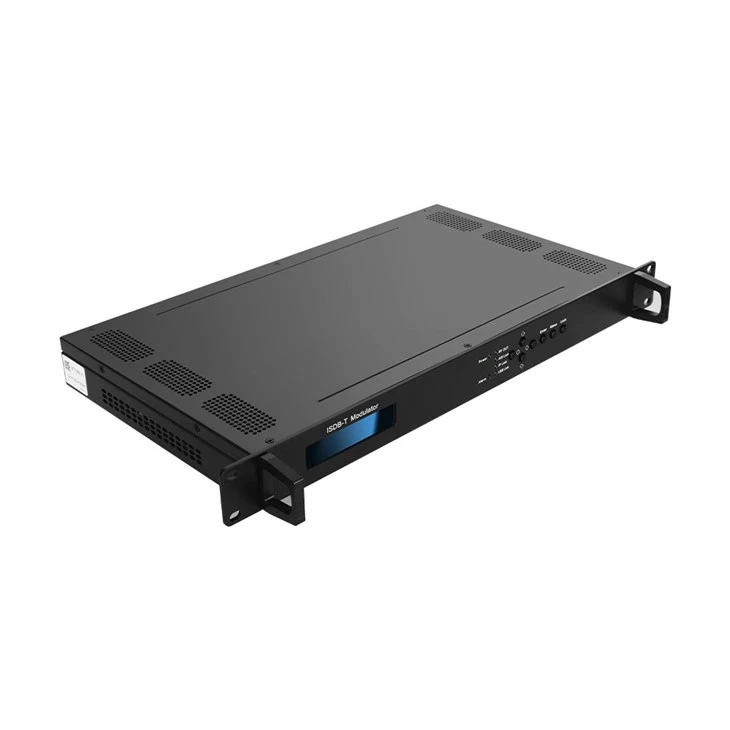

8-dalam-1/16-dalam-1 TV Digital ISDB-T/DVB-C/DVB-T/ATSC IP Ke RF Modulator
Gambaran Keseluruhan ProdukProduk 8-dalam-1/16-dalam-1 ISDB-T/DVB-C/DVB-T/ATSC modulator ialah peranti pemodulasi Mux generasi terbaharu-yang dibangunkan oleh syarikat kami. Ia mempunyai 8 (atau 16) saluran pemultipleksan dan saluran pemodulasi ISDB-T/DVB-T/DVB-C serta menyokong maksimum 192 (atau 512) input IP melalui port 8 GE dan 8 (atau16) ISDB-T pembawa bukan bersebelahan (50MHz~960MHz) output melalui antara muka output RF. Peranti ini juga dicirikan dengan tahap bersepadu yang tinggi, prestasi tinggi dan kos rendah. Ini sangat sesuai untuk sistem penyiaran DTV generasi baru.
Hantar pertanyaan
pengenalan produk
Penerangan Produk
Gambaran Keseluruhan Produk
Produk 8-dalam-1/16-dalam-1 ISDB-T/DVB-C/DVB-T/ATSC modulator ialah peranti pemodulat Mux{19}}generasi terbaharu yang dibangunkan oleh syarikat kami. Ia mempunyai 8 (atau 16) saluran pemultipleksan dan saluran pemodulasi ISDB-T/DVB-T/DVB-C serta menyokong maksimum 192 (atau 512) input IP melalui port 8 GE dan 8 (atau16) ISDB-T pembawa bukan bersebelahan (50MHz~960MHz) output melalui antara muka output RF. Peranti ini juga dicirikan dengan tahap bersepadu yang tinggi, prestasi tinggi dan kos rendah. Ini sangat sesuai untuk sistem penyiaran DTV generasi baru.
Spesifikasi
Ciri-ciri utama
Port 1:4GE SFT dan 4 DATA untuk input dan output tarikh
2: Max 840Mbps untuk setiap input GE
3: Menyokong pelarasan PCR yang tepat
4:Menyokong penapisan CA, pemetaan semula PID dan pengeditan PSI/SI
5:Menyokong sehingga 256 pemetaan semula PIDS bagi setiap saluran
6:Sokong output IP 8/16 melalui Data1 ~ Data4 melalui UDP/RTP/RTSP--Versi I
7:Sokong 16 output IP melalui Data1 & Data2 melalui UDP/RTP/RTSP--Versi II
8:8 /16 bukan-output pembawa bersebelahan, mematuhi ISDB-Tb/DVB-T/DVB-C (ARIB STD-B31)
9:Sokong pengurusan Rangkaian-berasaskan Web
|
Input |
Input |
Masukan IP maks192 melalui8(depan-panelDataport,Data 1~ SFT-X) 100/1000MEthernet Port(antara muka SFP pilihan).EachData1~Data4portcaninputmax192IP, whilefront-panelDataport boleh memasukkan max192}IP{{192}}
Max 512IPinputthrough8(depan-panelDataport, Data1andSFT-X)100/1000M Ethernet Port(SFPinterface pilihan). Setiap Data1 atau Data 2portcaninputmax512IP, whilefront-panelDataportcaninputmax512IP- 16 ISDB-versi TCarriersout –Untuk Versi II |
|
|
Protokol Pengangkutan
|
TSoverUDP/RTP,unicastandmulticast,IGMPV2/V3
|
Unicast, Multicast
|
|
|
Kadar Penghantaran
|
Max840Mbps untuk setiap input GE
|
SPTS,MPTS
|
|
|
Mux |
Saluran Input
|
192 (untuk Versi I)/512 (untuk VersiII)
|
|
|
Saluran Keluaran
|
8 (atau 16)
|
64 saluran
|
|
|
PID maks
|
256 setiap saluran
|
MPEG-1LayerI/II/III;WMA,AAC,AC3
|
|
|
Fungsi |
Pemetaan semula PID (pilihan automatik/manual)
|
4:3(Kotak Surat&PanScan);16:9
|
|
|
Pelarasan tepat PCR
|
Sokongan
|
||
|
Jadual PSI/SI dijana secara automatik
|
|
||
|
Modulasi Parameter |
Standard
|
ARIBSTD-B31
|
Lebih besar daripada atau sama dengan 53dBmVcombined
|
|
Lebar jalur
|
6M
|
20dBper32CHs
10dBper1CH |
|
|
Buruj
|
QPSK, 16QAM, 64QAM
|
MONO
|
|
|
Selang Pengawal
|
1/32,1/16,1/8,1/4
|
0~100%
|
|
|
Mod Penghantaran
|
2K, 4K,8K
|
-20dBRelativetooutput
|
|
|
Kadar kod
|
1/2, 2/3, 3/4,5/6,7/8
|
Kurang daripada atau sama dengan 5%
|
|
|
MER
|
Lebih besar daripada atau sama dengan 40dB
|
Kurang daripada atau sama dengan 100nS
|
|
|
Kekerapan RF
|
50~960MHz, 1KHz langkah
|
Kurang daripada atau sama dengan 2%
|
|
|
Tahap keluaran RF
|
-20dBm~+10dBm(87~117dbµV), 0.1dB melangkah
|
|
|
|
Saluran Keluaran
|
8 keluaran pembawa bukan-bersebelahan - Versi I
16 keluaran pembawa bukan-bersebelahan - VersiII |
<240W
|
|
|
Keluaran RF
|
Antara muka
|
Port ditaip 1 F, impedans 75Ω
|
8.5KG
|
|
ACLR
|
-50dBc
|
484*435*89(MM)
|
|
|
keluaran TS
|
8 (atau 16) output IP melalui UDP/RTP/RTSP, unicast/multicast, 4(Data1&Data4)100/1000M Port Ethernet
|
|
|
|
Sistem
|
Perisian pengurusan rangkaian (NMS) menyokong
|
|
|
|
Umum |
Demission
|
480mm×327mm×44.5mm (PxLxT)
|
|
|
Berat badan
|
5.5kg
|
|
|
|
Suhu
|
0~45 darjah (operasi), -20~80 darjah (storan)
|
|
|
|
Bekalan Kuasa
|
AC 100V±10%,50/60Hzatau AC 220V±10%,50/60Hz
|
|
|
|
Penggunaan
|
15.4W
|
|
|
Pengenalan syarikat
Cool tags: 8-dalam-1/16-dalam-1 tv digital isdb-t/dvb-c/dvb-t/atsc ip to rf modulator, China, pengilang, pembekal, kilang, pemborong
Sepasang
Modulator IP QAMSeterusnya

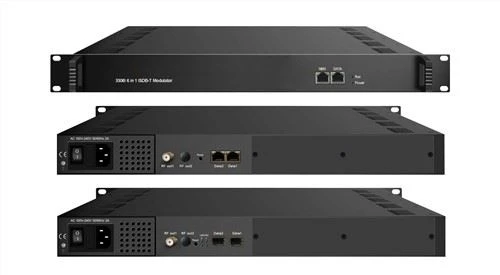

ISDB-T Mux ModulatorAnda mungkin juga berminat
