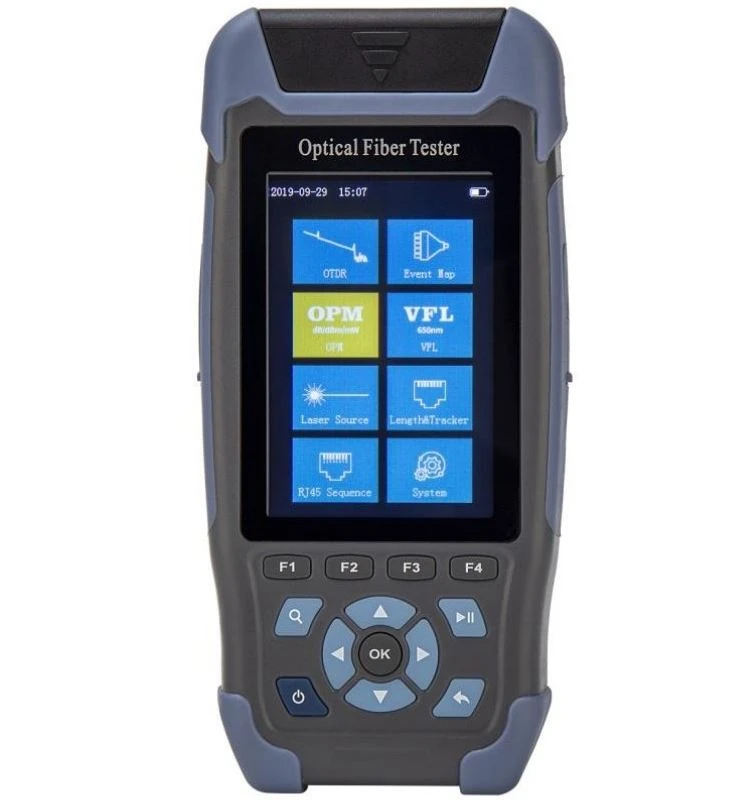

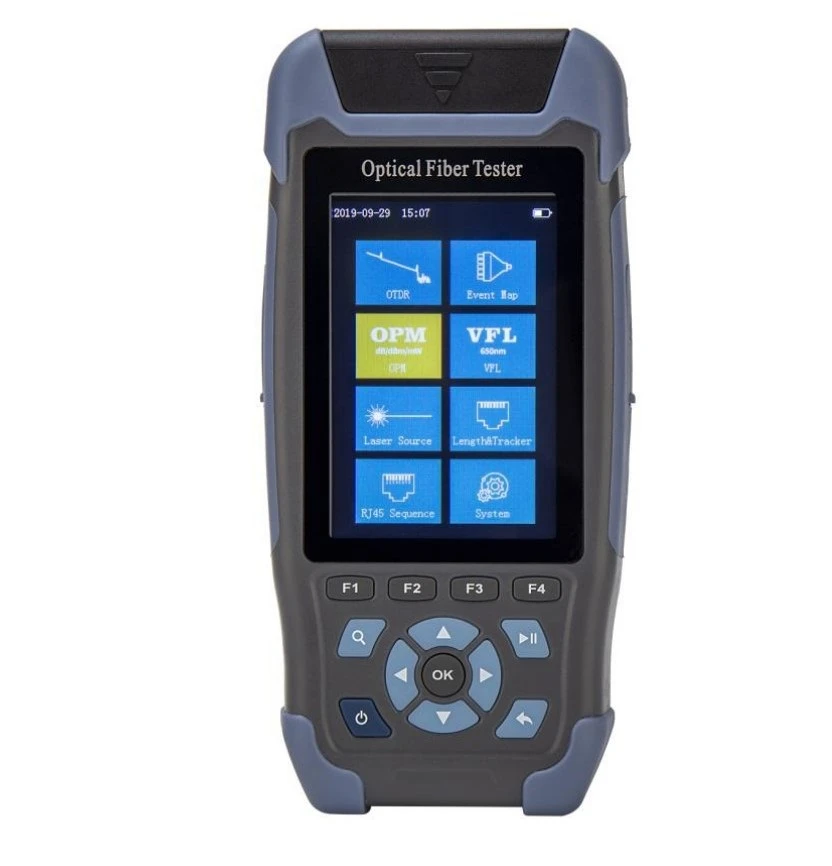

OTDR 1625nm
OTDR 1625nm
Penguji adalah padat dengan skrin LCD berwarna-warni 3.5 inci, reka bentuk cangkerang plastik baharu, kalis kejutan dan kalis jatuh. Penguji juga menggabungkan 8 fungsi dengan OTDR yang sangat bersepadu, Peta acara, Sumber Cahaya Stabil , Meter kuasa optik, Pengesan kerosakan visual, bacaan pruf jujukan kabel, ukuran panjang kabel dan fungsi pencahayaan. Ia boleh pengesanan pantas titik putus, penyambung universal, storan dalaman .600, kad TF, storan data USB dan bateri litium 4000mAh terbina dalam, pengecasan USB. Ia adalah pilihan yang baik untuk kerja lapangan jangka panjang.
Spesifikasi teknikal
|
Mini-Pro OTDR |
||
|
Model |
SFT3200S |
SFT3200D |
|
Panjang gelombang |
1550nm±20nm |
1310nm/1550nm±20nm |
|
Jenis Gentian |
G.652 |
|
|
DynamicRange |
22dB |
24dB/22dB |
|
Zon Buta Acara |
3m |
|
|
Zon Buta ATT |
8m |
|
|
Julat Ujian |
500m~60km |
|
|
Lebar Nadi |
3ns~10us |
|
|
Ketepatan julat |
±（1m tambah Selang pensampelan tambah 0.005％×Ujian jarak） |
|
|
Ketepatan kehilangan |
±0.05dB/dB |
|
|
Titik Persampelan |
16k~128k |
|
|
Resolusi pensampelan |
0.05m~8m |
|
|
Ketepatan pantulan |
±3dB |
|
|
DataStorage |
Dalaman:Lebih besar daripada atau sama dengan600;External:Kad TF |
|
|
Tahap Keselamatan Laser |
Kelas Ⅱ |
|
|
Fformat ile |
SOR Format fail standard |
|
|
Penyambung |
FC/UPC（Boleh ditukar ganti SC,ST） |
|
|
OPM |
||
|
Julat Ombak |
800nm~1700nm |
|
|
Antara mukaType |
SejagatJminyak FC/SC/ST |
|
|
Julat Ujian |
-50dBm-tambah 26dBm |
|
|
Ketidakpastian |
±5 peratus |
|
|
KekerapanIpengenalan |
CW/270/330/1k/2kHz |
|
|
Penentukuran panjang gelombang |
850/980/1300/1310/1490/1550/1625/1650nm |
|
|
LS |
||
|
Jenis LD |
FP-LD |
|
|
Panjang gelombang |
1550nm±20nm |
1310nm/1550nm±20nm |
|
Kuasa output |
Lebih besar daripada atau sama dengan -5dBm |
|
|
ModulasiFrequency |
270/330/1k/2kHz |
|
|
Kestabilan |
CW,±0.5dB/15min （Uji selepas 15 minit pemanasan awal） |
|
|
Penyambung |
FC/UPC（SC yang boleh ditukar ganti,ST） |
|
|
VFL |
||
|
Panjang gelombang |
650nm±20nm |
|
|
Kuasa output |
Lebih besar daripada atau sama dengan10mW |
|
|
Mod |
CW/1Hz/2Hz |
|
|
Penyambung |
FC/SC/ST |
|
|
Kabel RJ45Pengukuran Panjang |
||
|
Julat Ujian |
300m |
|
|
Parameter Lain |
||
|
Paparan |
LCD Warna 3.5 inci |
|
|
DataImuka muka |
USB mikro |
|
|
Storan luaran |
Kad TF |
|
|
KuasaSupply |
PolimerLi-Battery:3.7V,4000mAh Penyesuai:5VDC,2A |
|
|
BateriLjika |
Bersedia＞20h;Mengukur masa＞12h |
|
|
BeroperasiingTemperature |
-10ijazah-tambah lagi50ijazah |
|
|
PenyimpananTemperature |
-40ijazah-tambah lagi70ijazah |
|
|
RelatifHketerlaluan |
0-95％Tidak Pemeluwapan |
|
|
Saiz |
173mm×82mm×37mm |
|
|
Berat badan |
Kurang daripada atau sama dengan350g |
|
|
Fungsi: Biru,OTDR/PETA ACARA/OPM/LS/VFL/RJ45 Sekuen/Penjejak Kabel RJ45(Pembelian tambahan pengesan)/RJ45 Panjang garisan/Lampu suluh |
||
