Nod optik serat

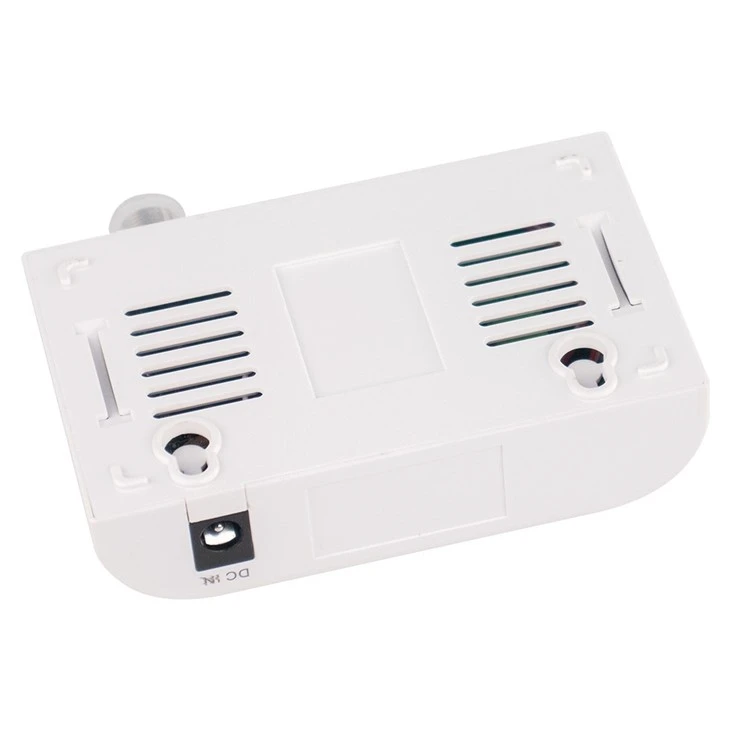

Nod optik serat SR100AW
I. Produk Penerangan:
Penerima optik SR100AW Fiber Optical Node adalah penerima optik jenis rumah yang direka untuk memenuhi keperluan rangkaian penghantaran jalur lebar HFC moden . jalur lebar frekuensi adalah 47-1003 mHz .
II . Berfungsi ciris:
◇ 47MHz hingga jalur lebar frekuensi 1003MHz dengan WDM terbina dalam;
◇ Litar kawalan AGC optik terbina dalam untuk memastikan tahap output yang stabil
◇ Mengguna pakai penyesuai kuasa penukaran kecekapan tinggi dengan pelbagai penyesuaian voltan yang luas;
◇ penggunaan kuasa semasa ultra-rendah dan ultra-rendah;
◇ Penggera kuasa optik mengamalkan paparan penunjuk LED;
Optik Spesifikasi penerima
|
Ser . |
Projek |
Teknikal Parameter |
Nota |
|
1 |
CATV menerima panjang gelombang |
1550 ± 10nm |
|
|
2 |
PonMenerima panjang gelombang |
1310nm/1490nm/1577nm |
|
|
3 |
Pemisahan saluran |
>20db |
|
|
4 |
Responsiviti penerimaan optik |
0.85A/W (1550nmnilai tipikal) |
|
|
5 |
Julat kuasa optik input |
-20 dbm~+2 dbm |
|
|
6 |
Jenis serat |
mod tunggal(9/125mm) |
|
|
7 |
Jenis penyambung optik gentian |
SC/APC |
|
|
8 |
Tahap output |
Lebih besar daripada atau sama dengan 78dbuv |
|
|
9 |
AGC alam |
-15 dbm~+2 dbm |
Tahap output±2db |
|
10 |
Penyambung RF F-Type |
Pecahan |
|
|
11 |
Jalur lebar frekuensi |
47MHz -1003 MHz |
|
|
12 |
RF dalam kebosanan |
±1.5db |
|
|
13 |
Impedans sistem |
75Ω |
|
|
14 |
kehilangan reflektif |
Lebih besar daripada atau sama dengan 14db |
|
|
15 |
Mer |
Lebih besar daripada atau sama dengan 35db |
|
|
16 |
Ber |
<10-8 |
Prestasi WDM Nota
|
Parameter |
Notasi |
Min . |
Nilai tipikal |
Max . |
Unit |
Keadaan ujian |
|
|
Panjang gelombang kerja penghantaran |
λ1 |
1540 |
1550 |
1560 |
nm |
||
|
Operasi yang dicerminkan panjang gelombang |
λ2 |
1260 |
1310 |
1330 |
nm |
||
|
λ3 |
1480 |
1490 |
1500 |
nm |
|||
|
λ4 |
1575 |
1577 |
1650 |
nm |
|||
|
respons |
R |
0.85 |
0.90 |
A/W |
po =0 dbmλ =1550 nm |
||
|
pengasingan penghantaran |
ISO1 |
30 |
db |
λ=1310 & 1490 & 1577nm |
|||
|
Refleksi |
ISO2 |
18 |
db |
λ=1550 nm |
|||
|
kerugian pulangan |
Rl |
-40 |
db |
λ=1550 nm |
|||
|
Kerugian penyisipan |
Il |
1 |
db |
λ=1310 & 1490 & 1577nm |
|||
① Fizikal parameter
Saiz: 95mm × 71mm × 25mm
Lapan: 75g Max
② Persekitaran penggunaan
Syarat Penggunaan:
Temp: 0ijazah --+45ijazah
Tahap kelembapan:40%--70% bukan kondensor
Syarat Penyimpanan:
Temp: -25ijazah --+60ijazah
Tahap kelembapan:40%--95% bukan kondensor
Julat Bekalan Kuasa:
Import: Ac 100V-~240V
Output: DC +5 v/500mA
